項目 | 規格 |

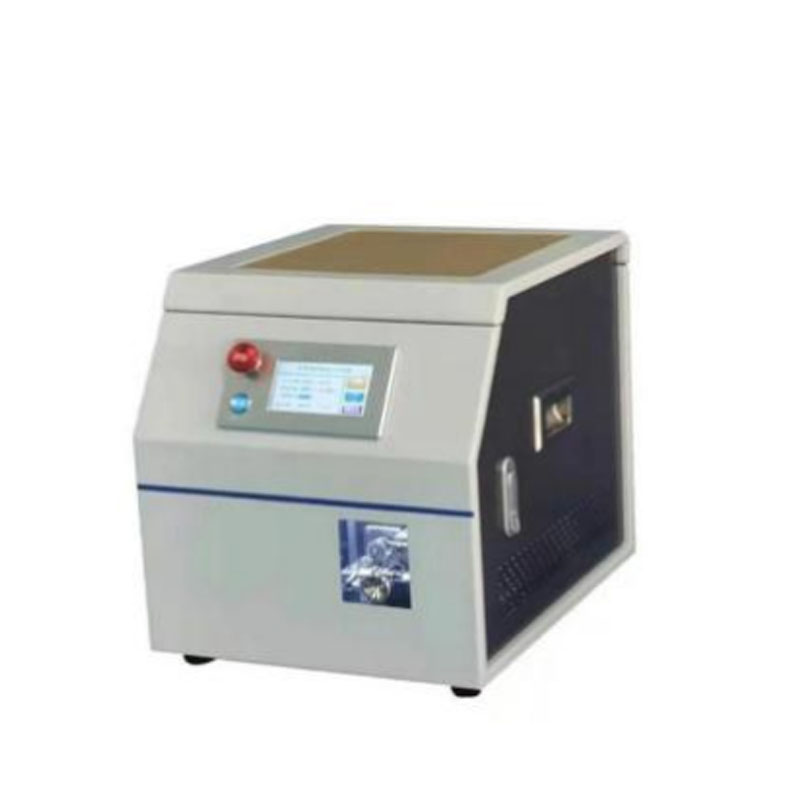

名稱 | 管型端子壓接機 |
型號 | YWL-DOC08 |
控制方式 | 人機界面、電子主制、 電動和氣動實現電氣一體化控制 |
線號規格 | 適合 BVR 硬線（RV 線需加扭線）0.5 、0.75 、1.0 、1.5 、2.5 、4.0 平方。 |

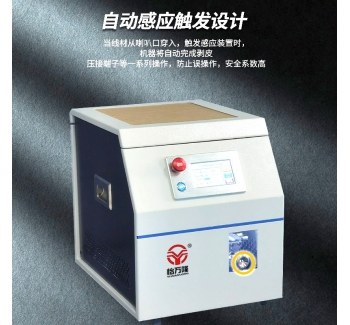

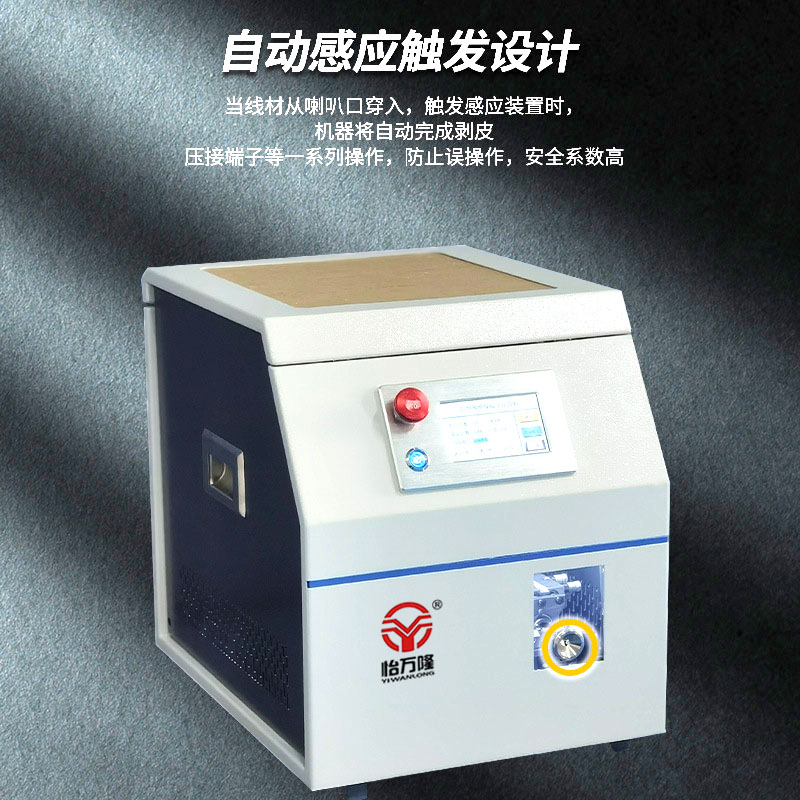

運行模式 | 放線感應自動觸發運行和手動操作 |
剝皮長度 | 剝皮長度 16mm |

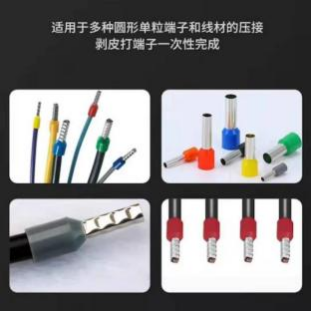

端子規格 | 端子絕緣體長度 7.5mm 以內，導體長度 12mm 以內 |
端子供給 | 振動盤送料、一盤通用，只需要簡單調整可通用 6 款端子。 |
壓接方式 | 四邊形壓接（仿方形），無需更換模具，壓接力度可選擇。 |
更換產品 | 人工更換相關治具和調整振動盤、電動記憶剝皮長度、剝皮深度和扭線參數。 |
生產能力 | 單粒端子無扭線 1 秒；單粒端子帶扭線 2.5 秒，根據線材而定（生產能力視為機器單次 運行周期） |
檢測項目 | 端子有無檢測、右側安全門開啟檢測。 |
電源 | 外部輸入電源 AC220V/50HZ（單相）10A;內部電源 DC24V 、DC12V 6A |
氣源 | 0.6-0.8Mpa（請使用穩定清潔干燥氣源，接入氣源要保持不低于 0.6Mpa） |
工作溫度 | 10~25℃（機器使用周圍溫度） |
工作濕度 | 30~80%HR(不可結露) |
外形尺寸 | W350mm*L450mm*H400mm(不含凸出物） |
| 約 40kg |
